建筑上用的加固結(jié)構(gòu)膠正常都是A/B雙組份的，有的廠家由于技術(shù)能力有限，其A組份在冬季和春季會變渾濁或者硬塊狀甚至成固體，影響施工及使用性能，給施工方帶來很大的不便，甚至造成業(yè)主或者監(jiān)理對產(chǎn)品質(zhì)量的懷疑。這種現(xiàn)象在業(yè)內(nèi)就叫作”結(jié)晶“。南京曼卡特科技有限公司經(jīng)過多年的試驗(yàn)與施工驗(yàn)證，已經(jīng)克服了這個(gè)難題，即使冬春季結(jié)構(gòu)膠也不會出現(xiàn)結(jié)晶現(xiàn)象，極大地方便了冬春季施工及消除了業(yè)主或監(jiān)理對產(chǎn)品質(zhì)量的懷疑。下面曼卡特就，結(jié)晶是怎么形成的？？怎么降低結(jié)晶產(chǎn)生的概率？？結(jié)晶發(fā)生后怎么處理？？等等一系列問題來探討一下。

一、結(jié)晶形成的原理

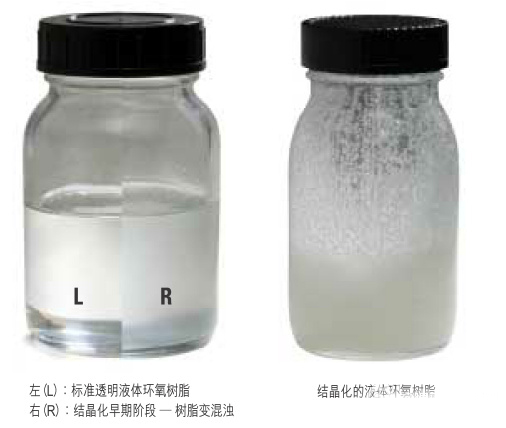

首先加固結(jié)構(gòu)膠A組份的主體成分是雙酚A環(huán)氧樹脂，而在常溫條件下液體雙酚A環(huán)氧樹脂是過冷液體。也就是說，它在常溫條件下本該是固體，但通常在其凝固溫度下保持液體狀態(tài)。從技術(shù)角度來看，雙酚A環(huán)氧樹脂的凝固點(diǎn)在45~50℃，它處于過冷態(tài)是因?yàn)槌叵?ldquo;晶核”不易形成，而“晶核”是發(fā)生凝固的必要條件，這就導(dǎo)致了結(jié)晶過程非常緩慢。結(jié)晶過程通常表現(xiàn)為自由漂浮的晶體、晶體團(tuán)塊或一個(gè)完全凝固體，透明的樹脂逐漸呈模糊、混濁或乳狀混濁時(shí)，這是環(huán)氧樹脂結(jié)晶化早期的征兆。容器底部會聚集起越來越多的白色晶體沉淀，這些沙狀晶體會不斷聚集，直到所有含量全部凝固為晶體為止，這個(gè)過程其實(shí)與常見的蜂蜜的結(jié)晶是類似的。如下圖：

其次所有的雙酚A環(huán)氧樹脂，都有發(fā)生結(jié)晶現(xiàn)象的可能性，這是物質(zhì)從液體狀向固體結(jié)晶態(tài)的相轉(zhuǎn)變，當(dāng)處于極冷環(huán)境，冷熱循環(huán)或其它因素，都可能導(dǎo)致晶體增長，使該物質(zhì)轉(zhuǎn)化為天然的固體形態(tài)。結(jié)晶過程很難預(yù)測，也難完全避免，它會毫無預(yù)兆的產(chǎn)生。對于雙組份體系來說，結(jié)晶帶來了一些操作上的不便。我們只要理解結(jié)晶產(chǎn)生的因素，以及處理結(jié)晶的方法，就可以把這個(gè)問題簡單化甚至解決掉。

二、下面就簡單討論下結(jié)晶形成的誘因，從而采取相對應(yīng)的措施來延緩甚至是避免結(jié)晶的產(chǎn)生。

1. 高純度：晶體都是高純物，環(huán)氧樹脂也一樣，純度越高，去除了反應(yīng)副產(chǎn)物及雜質(zhì)，分子分布越窄，就越容易結(jié)晶。高純環(huán)氧樹脂從液態(tài)轉(zhuǎn)化為固態(tài)的轉(zhuǎn)變溫度范圍很窄，微晶體開始形成的可能性越大，這些微晶體作為晶核，在其它因素影響下，迅速將液體轉(zhuǎn)變?yōu)楣腆w。所以降低樹脂的純度，增加副產(chǎn)物的存在，以及寬泛的分子量分布，會擴(kuò)大液態(tài)向固態(tài)的轉(zhuǎn)變溫度范圍，從而降低結(jié)晶產(chǎn)生的概率。

2. 低粘度：粘度越低，結(jié)晶化速度越快。粘度越低，分子量越小，分子鏈越短，環(huán)氧樹脂的流動(dòng)性越好，分子鏈在“晶核”附近取向排列越容易。而高分子量高粘度的物質(zhì)，分子鏈更長，結(jié)晶的可能性也降低。所以用粘度大的樹脂可以降低結(jié)晶產(chǎn)生的概率。

3. 溫度：一般結(jié)構(gòu)膠結(jié)晶多發(fā)生在冬春季，冬季易結(jié)晶是因?yàn)闇囟忍?，晶核會加速生成，如果溫度足夠低，環(huán)氧樹脂會自動(dòng)發(fā)生結(jié)晶；春季易結(jié)晶是因?yàn)闀円箿夭畲?，?jīng)常性的升降溫，溫度波動(dòng)較大，高低溫交替變化會產(chǎn)生一個(gè)惡性循環(huán)過程，白天和晚上的溫差變化，會快速引發(fā)和加速結(jié)晶。所以將結(jié)構(gòu)膠保存在一個(gè)溫度不太低且相對穩(wěn)定的環(huán)境，可降低結(jié)晶產(chǎn)生的概率。

三、結(jié)晶萬一發(fā)生了，應(yīng)該怎么處理呢？？

環(huán)氧結(jié)構(gòu)膠結(jié)晶是可以隨溫度變化的可逆過程，對環(huán)氧結(jié)構(gòu)膠的粘結(jié)性能和加固效果沒有影響。即便出現(xiàn)結(jié)晶，加熱至其軟化消失，便可正常使用。加熱方法一般有以下幾種：

1. 水浴加熱法：將結(jié)構(gòu)膠隔水放置于水中，水溫宜在50℃到60℃之間，加溫的同時(shí)對膠體進(jìn)行單向攪動(dòng)，要確保所有晶體完全融化，任何一個(gè)微小的未融化晶體都可以作為“晶核”在幾天內(nèi)引發(fā)再次發(fā)生結(jié)晶。因此攪拌的時(shí)間不能過短，要確保容器壁和底部的晶體也全部融化，熱量分布均勻。攪拌均勻至結(jié)晶徹底消失后方可施工。

2. 太陽燈加熱：使用太陽燈對環(huán)氧樹脂進(jìn)行烘烤，邊加熱邊攪拌，至結(jié)晶完全融化，膠體恢復(fù)初始狀態(tài)后即可繼續(xù)使用。

3. 其他合理的升溫措施，也可以解決結(jié)構(gòu)結(jié)晶的問題。比如烘箱、暖房甚至是夏天的陽光等能持續(xù)提供較高溫度（50℃到60℃）的方法都可以。

綜上，結(jié)構(gòu)膠結(jié)晶現(xiàn)象是可逆的，對結(jié)構(gòu)膠的粘結(jié)性能和加固效果沒有影響。即便出現(xiàn)結(jié)晶，加熱至其軟化消失，便可正常使用。但考慮到有的工地加熱不是很方便，而且一旦結(jié)晶需加熱后會大大影響施工進(jìn)度，對不了解的人來說還會引起對產(chǎn)品質(zhì)量的質(zhì)疑。因此生產(chǎn)一種不結(jié)晶的結(jié)構(gòu)膠對大家來說才是最方便的。曼卡特公司通過產(chǎn)品配方的改良，投入市場后經(jīng)過多年的使用驗(yàn)證及反饋，充分證明曼卡特結(jié)構(gòu)膠在冬春季不會結(jié)晶，極大的提高了施工方的效率及消除對產(chǎn)品質(zhì)量的疑惑。

本文鏈接：http://m.northland.org.cn/Article/hyjgjzmbmj.html

（編輯者：南京曼卡特，如需轉(zhuǎn)載，請注明出處）
